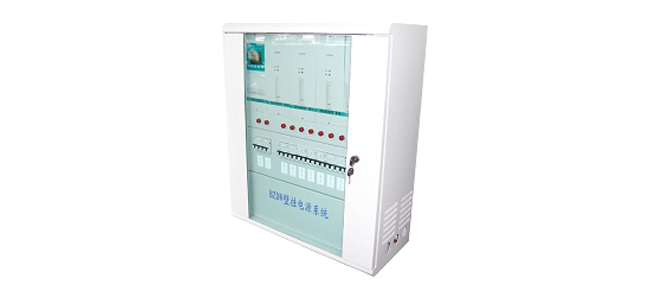

BZDW系列壁掛電源系統是我公司專為小容量直流系統而設計的,適合構成38Ah/220V、65Ah/110V以下系統,適用于小型開閉所、小型用戶變電站及小型10KV變電站。
適合構成38AH/220V(或65AH/110V)以下的系統;
整流模塊、監控單元和降壓單元均采用帶電插拔結構,安裝、維護方便;
可安裝3個3.0A/220V(或5.0A/110V)自冷模塊;
功率因數高達0.99,效率高達92%;
降壓單元具有自動硅鏈降壓功能,最大電流2A,沖擊電流30A/0.5s;
監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準;
監控器具有電池自動管理功能;
提供RS232和RS485兩種通訊接口選擇,提供CDT、MODBUS兩種通訊規約選擇,可與電站自動化系統連接;
監控器實現電池電壓、控母電壓,控母電流、電池充放電電流、模塊狀態檢測;
配電單元提供2路交流輸入(可選擇一路PT供電)、6路饋電輸出;
PT供電時系統自動限制輸出功率;
具有母線絕緣檢測和閃光輸出功能;
系統風扇采用溫控技術,提高風扇壽命,減少風扇噪音;
系統具有故障輸入輸出節點;
根據需要,可選配PMU-B2電池巡檢單元。
項目 | 參數指標 | 備注 | |
---|---|---|---|
產品型號 | 220V系統 | 110V系統 | |
環境溫度 | -5℃~45℃ | ||
相對濕度 | ≤90% | ||
電網輸入電壓 | 220VAC(-20%~+25%)/50HZ±10% | ||
PT輸入電壓 | 100±10%/50HZ±10% | ||
輸出電壓范圍 | 198~286V | 98~143V | |
輸出限流范圍 | 0.3A~3.3A | 0.5A~5.5A | 單模塊 |
穩壓精度 | ≤0.5% | ||
穩流精度 | ≤1% | ||
紋波系數 | ≤0.1% | ||
功率因數 | ≥0.99 | 在輸入/輸出額定情況下 | |
THD | ≤5% | ||
轉換效率 | ≥92% | ||
可聞噪音 | ≤40dB | ||
輸出過壓保護 | 294±4VDC | 145±2VDC | |
風機啟動溫度 | 55℃±3℃ | 降溫后恢復 | |
絕緣強度 | 輸出-地、輸入-地、輸入-輸出施加2KV,歷時1min | 無飛弧、無閃絡 | |
外形尺寸 | 500mm×700mm×230mm (寬)×(高)×(深) | ||
以上參數僅供參考,請以產品說明書為準 |
