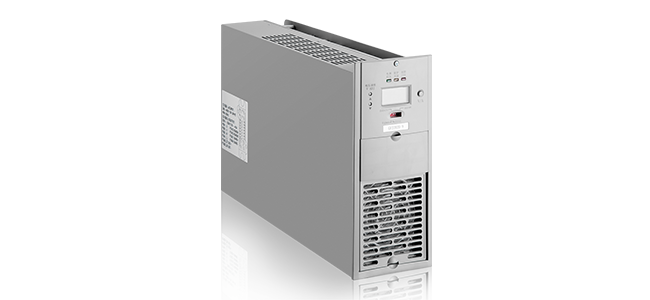

GF-9系列

高頻開關整流模塊

GF22020-9系列模塊包括:GF22020-9(220V/20A)、GF22010-9(220V/10A)和GF11020-9(110V/20A)。

產品采用自冷和風冷相結合的散熱方式,在輕載時自然冷卻,符合電力系統的實際運行情況。采用諧振軟開關技術,效率高;采用無源PFC技術,功率因數高,符合DL/T 781-2001中三相諧波標準。

功能特點

輸入電壓工作范圍寬:304VAC~456VAC;

采用先進的LLC諧振高頻軟開關技術,效率大于94%;

內置短路回縮保護,即使模塊輸出長期處于短路狀態也不致?lián)p壞;

采用LED顯示,可查詢模塊的電壓、電流和故障信息;

完善的保護及告警功能,包括輸入過/欠壓、輸出過壓、過溫、過流等;

自然冷卻與風冷結合方式;

散熱風扇溫控線性調試,工作噪音低,風扇壽命長;

內置風扇網罩,防塵設計;

完善的EMI設計,符合相關標準;

內置防反接保護,支持帶電熱拔插;

面板外框加沿設計,有效消除面板開孔誤差所引起的縫隙;

技術參數

項目 參數指標 備注
產品型號 GF22020-9 GF22010-9 GF11020-9
輸入額定電壓 380VAC(-20%~+20%)
輸出額定值 20A/230V 10A/230V 20A/115V
電壓調節范圍 198~286V 98~143V
輸出限流范圍 10%~110%額定電流 110%最大限流點
穩壓精度 ≤0.5%
穩流精度 ≤0.5%
紋波系數 ≤0.1%
轉換效率 ≥94% 額定輸入、額定輸出
輸出過壓保護 300±5VDC,不可恢復 145±3VDC,不可恢復 需手動恢復
輸入欠壓保護 295±5VAC(恢復電壓305±5VAC) 交流電壓正常后自動恢復工作
輸入過壓保護 465±5VAC(恢復電壓450±5VAC)
過溫保護 80℃±5(恢復溫度:60℃±5) 降溫后自動恢復
冷卻方式 溫度和電流聯合控制開啟,溫控線性調速
外形尺寸 110mm×257mm×415mm(寬×高×深)
模塊凈重 ≤8Kg
以上參數僅供參考,請以產品說明書為準
