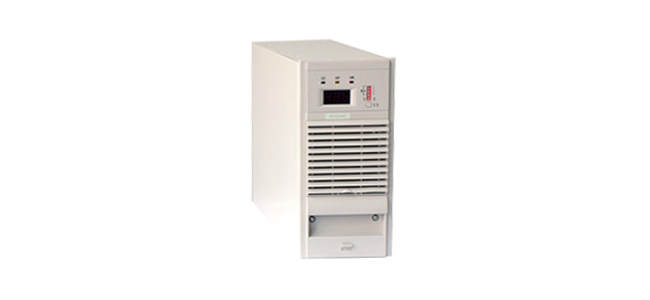

GF11040H-8高頻開關整流模塊采用先進的LLC諧振軟開關技術,效率高;采用無源PFC技術,功率因數高;內置完善的EMC設計,滿足GB/T 19826-2005標準中EMC相關要求;散熱風扇采用溫度聯合電流控制模式,噪音低,風扇壽命長。專門針對480VAC電網設計的整流模塊。
輸入電壓工作范圍寬:408VAC~576VAC;
采用先進的LLC諧振高頻軟開關技術,效率高,功率密度高;
完善的EMC設計,滿足GB/T 19826標準要求;
內置短路回縮保護,即使模塊輸出長期處于短路狀態也不致?lián)p壞;
采用LED顯示,可查詢模塊的電壓、電流、地址及故障信息;
完善的保護及告警功能,包括輸入過/欠壓、輸出過壓、過溫、過流等;
風機采用溫度聯合電流控制調速,噪音小,可靠性高;
內置可拆卸式防塵網罩,方便維護;
內置防反接保護,支持帶電熱拔插。
項目 | 參數指標 | 備注 |
---|---|---|
產品型號 | GF11040H-8 | |
輸入電壓 | 480VAC(-15%~+20%) | |
輸出額定值 | 40A/115V | |
電壓調節范圍 | 98~143V | |
輸出限流范圍 | 10%~110%額定電流 | 110%最大限流點 |
穩壓精度 | ≤0.5% | |
穩流精度 | ≤0.5% | |
紋波系數 | ≤0.5% | |
功率因數 | ≥0.92 | 額定輸入、額定輸出 |
轉換效率 | ≥92% | |
輸出短路回縮 | 回縮電流≤40%額定電流,可恢復 | |
輸出過壓保護 | 150±5VDC,不可恢復 | 需手動恢復 |
輸入欠壓保護 | 390±10VAC(恢復電壓410±10VAC) |
交流電壓正常后,自動恢復工作 |
輸入過壓保護 | 586±10VAC(恢復電壓560±10VAC) | |
過溫保護 | 80℃±5(恢復溫度:60℃±5) | 降溫后自動恢復 |
冷卻方式 | 溫度和電流聯合控制,線性調速 | |
外形尺寸 | 136mm×284mm×433.5mm(寬×高×深) | |
模塊凈重 | ≤12Kg | |
以上參數僅供參考,請以產品說明書為準 |
